GIỚI THIỆU CHUNG

SIM7600CE là module truyền thông 2G/3G/4G và định vị vị trí, hỗ trợ LTE CAT4 tốc độ lên tới 150Mbs, tiêu thụ năng lượng khá thấp.

Có thể kết nối Module này với máy tính sử dụng internet, hoặc gắn vào Pi để kết nối 4G tốc độ cao, truyền thông không dây, gọi điện thoại, gửi tin nhắn SMS, định vị

ĐẶC ĐIỂM, TÍNH NĂNG

+ 40 chân GPIO mở rộng tương thích với Raspberry Pi, hỗ trợ kết nối với board mạch Raspberry , Jeson Nano

+ Hỗ trợ quay số, gọi điện thoại, gửi tin nhắn SMS, MMS, mail, các giao thức TCP, UPD,DTMF,HTTP,FTP

+ Hỗ trợ định vị vị trí qua GPS, BeiDou, Glonass, LBS

+ Giao diện USB trên mạch để kiểm tra các lênh AT, lấy dữ liệu GPS

+ Sử dụng mạch CP2102 chuyển từ USB sang TTL để gỡ lỗi nối tiếp

+ Giải phóng các chân UART để kết nối với các board như Arduino/STM32

+ Khe cắm thẻ sim, hỗ trợ thẻ sim 1,8V/3V

+ Khe cắm thẻ TF để truyền dữ liệu như tệp tin, tin nhắn

+ Trên mạch có jack âm thanh và bộ giải mã âm thanh cho gọi thoại

+ 2 đèn Led thông báo, dễ dàng theo dõi trạng thái làm việc

+ Bộ chuyển điện áp trên module có thể cấu hình điện áp là 3.3V hoặc 5V qua các chân cắm

+ Tốc độ truyền tín hiệu : 300bps -4Mbps ( mặc định : 115200bps)

+ Tốc độ tín hiệu tự động : 9600bps-115200bps

+ Điều khiển qua tập lệnh AT

+ Hỗ trợ các công cụ ứng dụng sim : SAT class 3, GSM 11.14

+ Có hướng dẫn sử dụng đi kèm ( ví dụ cho Raspberry Pi/Jetson Nano/STM32)

Waveshare : SIM7600CE_4G_HAT

Sản phẩm chưa bao gồm Raspberry Pi

THÔNG SỐ TRUYỀN THÔNG

THÔNG SỐ GNSS

+ Kiểu nhận :

16 kênh

Mã C/A

+ Độ nhạy :

Tracking : -159dBm(GPS) / -158 dBm(GLONASS)/ TBD(BD)

Cold starts : 148 dBm

+ Time to First Fix ( open air)

Cold starts : <35s

Hot starts : <1s

+ Độ chính xác

Vị trí : <2.5m CEP

THÔNG SỐ SMS VÀ AUDIO

+ SMS

Hỗ trợ các dạng : MT, MO,CB,TEXT,PDU

Lưu trữ : thẻ sim và ME ( mặc định)

+ Đặc trưng audio

Hỗ trợ khử tiếng vang

Hỗ trợ giảm tiếng ồn

CÁC THÔNG SỐ KHÁC

+ Nguồn cung cáp : 5V

+ Điện áp hoạt động : 5V/3.3V ( cấu hình qua các chân )

+ Nhiệt độ hoạt động : -30°C -80°C

+ Nhiệt độ bảo quản : -45°C - 90°C

+ Kích thước 56,21x65,15mm

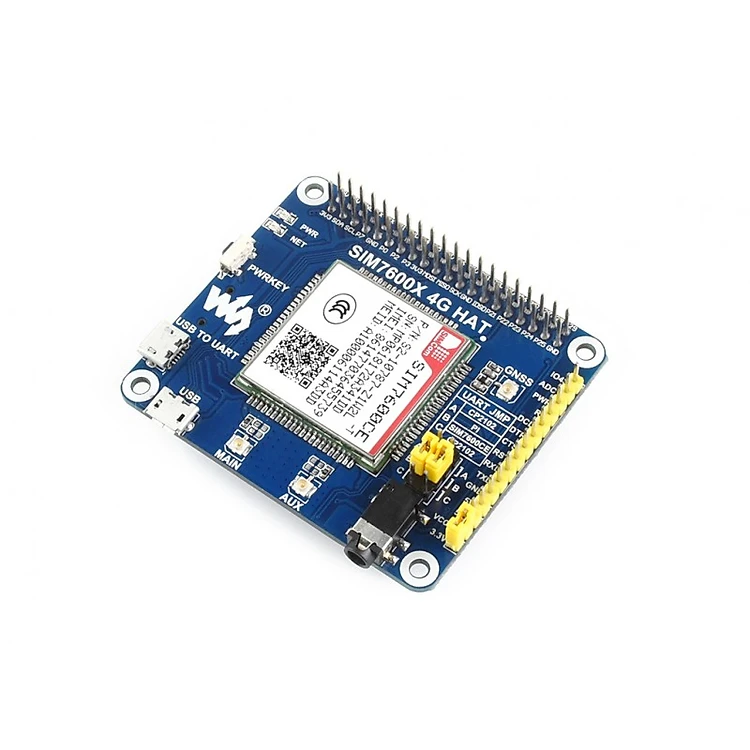

CÁC PHẦN TỬ TRÊN BOARD MẠCH

1 .SIM7600CE-T

2 .CP2102 USB to UART converter

3 .NAU8810 audio decoder

4 .TXS0108EPWR voltage translator: translates 3.3V/5V into 1.8V

5 .MP2128DT power chip

6 .MP1482 power chip

7 .Raspberry Pi GPIO header: for connecting with Raspberry Pi

8 .SIM7600 control interface: for connecting with host boards like Arduino/STM32

9 .SIM card slot: supports 1.8V/3V SIM card

10. TF card slot: allows file/SMS/ storage

11 .3.5mm earphone/mic jack

12 .USB interface: for testing AT Commands, getting GPS positioning data, etc.

13 .USB to UART interface: for serial debugging, or login to Raspberry Pi

14 .MAIN antenna connector

15 .AUX antenna connector

16 .GNSS antenna connector

17 .Power switch

18 .Network status indicator

19 .Power indicator

20 .Operating voltage selection jumper:

VCCIO - 3.3V: set operating voltage as 3.3V

VCCIO - 5V: set operating voltage as 5V

21 UART selection jumper:

A: access Raspberry Pi via USB to UART

B: control the SIM7600 by Raspberry Pi

C: control the SIM7600 via USB to UART

KÍCH THƯỚC
