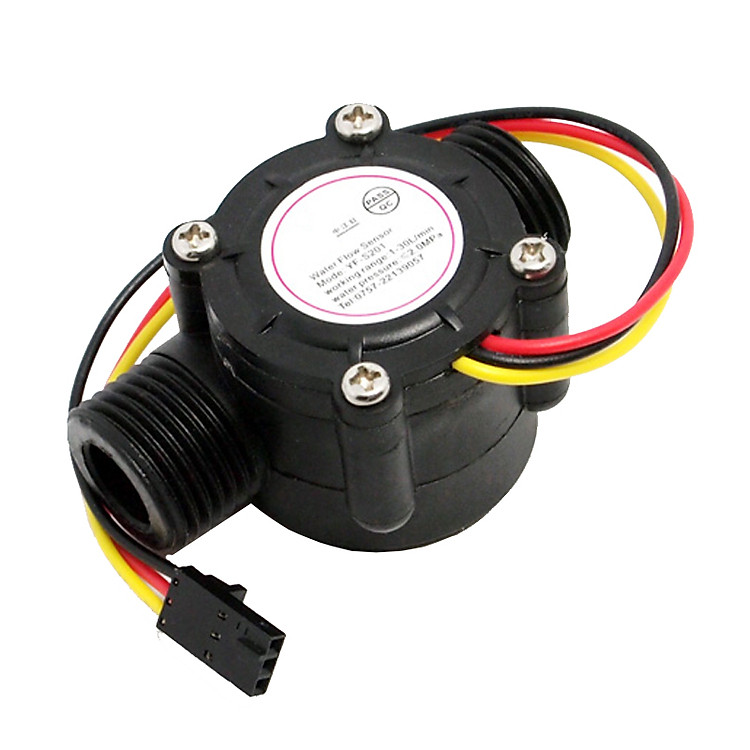

Cảm biến lưu lượng YF-S201 3.5-24VDC Cực Chính Xác



 Thông Số Kĩ Thuật:

Điện Áp Làm Việc	5V-24V
Dòng điện Max	15 mA(DC 5V)
Khối lượng	43 g
Lưu Lượng	1~30 L/min
Nhiệt độ nước chảy qua	0°C~80°C <120°C
Phạm vi độ ẩm	35%~90%RH
Áp lực cho phép	under 1.75Mpa
Nhiệt độ hoạt động	-25°C~+80°C
độ ẩm bên ngoài	25%~90%RH



Ký hiệu dây cảm biến:

- Black (Đen): GND

- Red (Đỏ): VCC supply

- Yellow (Vàng): Tín hiệu ra của hall sensor

Tần số tín hiệu đầu ra: F=7.5xQ ( L/Phút)

Trong đó:

Q: Lưu lượng nước

F: Tần số tín hiệu đầu ra (Hz)

7.5: Hằng số

VD:
1L nước sẽ có công thức : 1x7.5x60 = 450 xung



Lưu ý khi sử dụng



- Nên đặt cảm biến ở trên cùng dòng chảy

- Không cho dòng chảy có chất hóa học, ăn mòn

- Không chịu va đập khi sử dụng

- Đặt cảm biến thẳng đứng không lệch quá 5 Độ

- Nhiệt độ nước chảy qua dưới 120 Độ C

Đường Kính ren ngoài: 20MM

Đường kính ống trong: 10MM
