Item Details

Technical Data

•  Weight: app. 67 kg/km
• bending radius, repeated: 65 mm
• Operating temperature range min.: -40°C
• Operating temperature range max.: +80°C
• Caloric load, approx. value: 0,34 MJ/m
• Copper weight: 32,00 kg/km

Details

Cable Structure

• Inner conductor diameter: Copper, bare (AWG 22/1)
• Core insulation: PE
• Core colours: wh, ye, bu, og
• Stranding element: Star quad
• Separator: Polyester foil over stranded bundle
• Inner sheath material: PVC
• Shielding 1: Al-Foil
• Total shielding: Cu braid, tinned
• Outer sheath material: PVC
• Cable external diameter: app. 6,5 mm ± 0,2 mm
• Outer sheath colour: Green similar to RAL 6018

Electrical data

• Characteristic impedance: 100 Ohm ± 15 Ohm at 1 to 100 MHz
• Conductor resistance, max.: 57,5 Ohm/km
• Insulation resistance, min.: 5 GOhm x km
• Loop resistance: 115 Ohm/km max.
• Mutual capacitance: 48 nF/km nom.
• Test voltage: 2 kV

Norms

• Applicable standards:
• Acc. to ISO/IEC 11801
• Acc. to EN 50173
• Category 5e
• Flame-retardant acc. to IEC 60332-3
• UL Style:
• CMG 75°C or PLTC or AWM 21694 600V
• CSA standard:
• CSA FT 4

Application

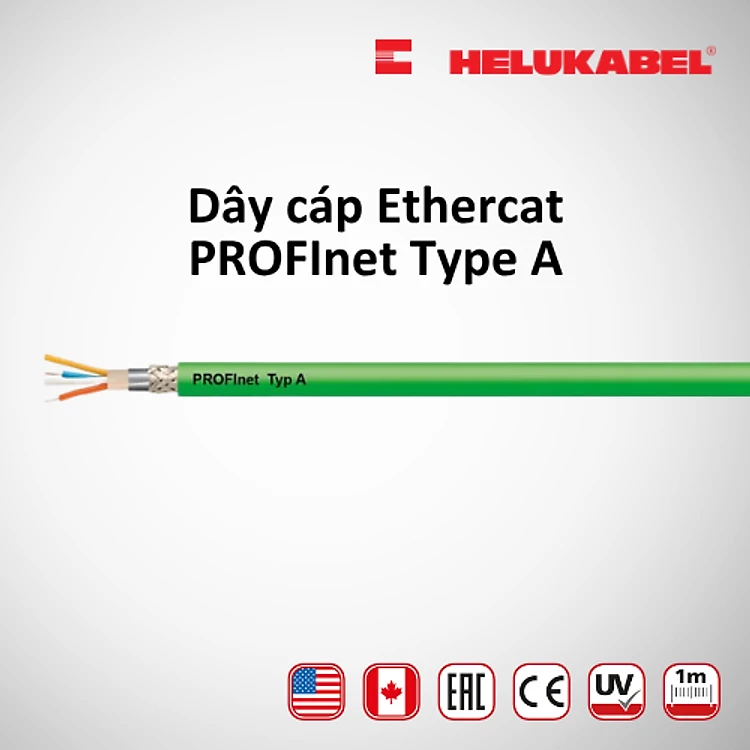

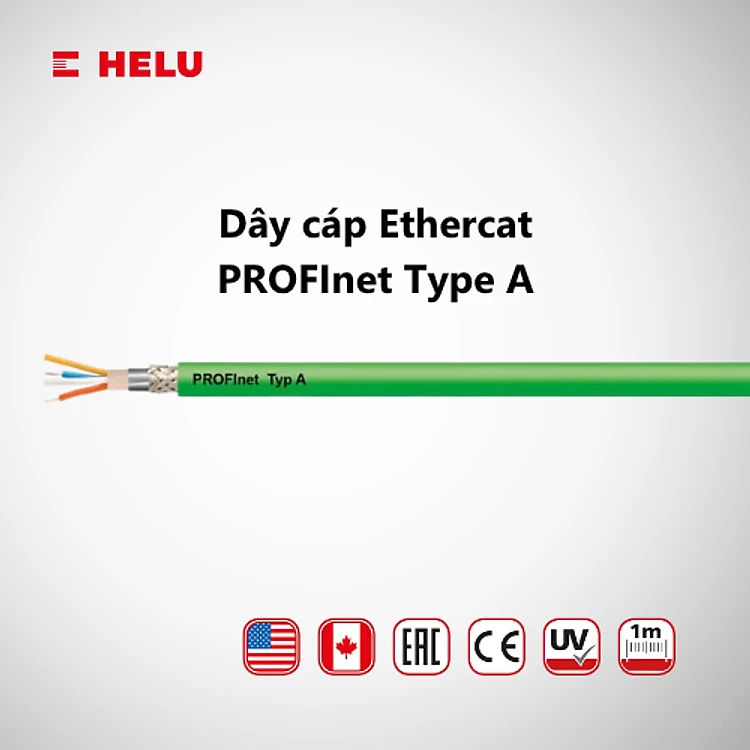

• HELUKAT PROFInet Type A Category 5e for fixed installation in industrial networks, rugged. It guarantees excellent transmission characteristics and may be used even under the harshest conditions. The cable listed here corresponds to PROFInet Type A; this means the version with PVC sheath is designed for normal fixed installations and the version with PUR sheath is for difficult fixed installations in harsh industrial environments.
