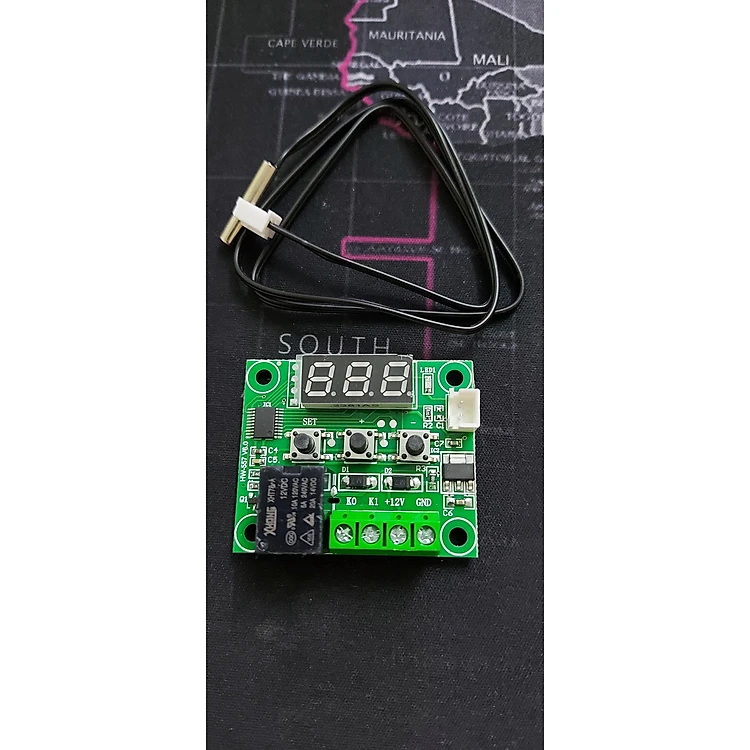

Mạch cảm biến kiểm soát nhiệt độ W1209 Relay 12VDC XH-W1209

Thông số kỹ thuậtThông số kỹ thuật
- Khống chế nhiệt độ bằng Relay- Ứng dụng trong lò sấy, làm mát- Phạm vi hoạt động: 50-110℃- Độ chính xác: 0.1℃- Nhiệt độ trễ:2℃- Thời gian cập nhập: 0.5S- Điện áp vào: DC12V- Đầu ra: tiếp điểm Relay- Dòng tiêu thụ của mạch: ≤ 3mA, bật relay≤ 60mA- Kích thước :40×48.5MM- Lỗ gắn: M3x2- Đầu dò nhiệt độ: Nhiệt điện trở 10K 0.5m cảm biến không thấm nước- Led hiển thị 0.28 – màu đỏ + Hiển thị nhiệt độ hoạt động + Hiển thị nhiệt độ cài đặt + Phím setup, tăng (+), giảm (-)
Lưu ý : Vỏ mica là phẩn mua rời không kèm sẵn sản phẩm, relay của mạch có thể do nhiều hãng sản xuất.
Hướng dẫn sử dụngCấp nguồn 12v để mạch khởi động. Trang thái ban đầu màn led sẽ hiển thị nhiệt độ môi trường.Để cài đặt nhiệt độ T0, nhấn phím SET 1 lần. lúc này, led hiển thị chuyển sang nhiệt độ cài đặt và nhấp nháy. Nhấn hoặc giữ phím (+)/(-) để tăng/giảm để cài đặt. Nhấn phím SET thêm một lần nữa để hoàn thành.Để cái đặt chức năng khác, nhấn và giữ nút SET trong 5 giây. Sau 5 giây Led hiển thị chữ P0. Nhấn phím (+)/(-) để chuyển sang P1, P2, P3, P4, P5, P6. Mỗi P sẽ tương ứng với cài đặt một giá trị:
P0 để thiết lập chế độ sưởi hay chế độ làm lạnhP1 để thiết lập trễ nhiệt độ tP2 để thiết lập giá trị lớn nhất T0 có thể điều chỉnh đượcP3 để thiết lập giá trị nhỏ nhất của T0 có thể điều chỉnh đượcP4 để chỉnh sai số cho nhiệt độ đoP5 để thiết lập giá trị thời gian trễP6 để thiết lập giá trị nhiệt độ trễ tSau khi chọn được P tương ứng với giá trị người dùng muốn thiết lập. Nhấn phím SET 1 lần để thiết lập giá trị. Nhấn phím +/- để tăng/giảm giá trị. Nhấn SET thêm lần nữa để hoàn thành.

Giá sản phẩm trên Tiki đã bao gồm thuế theo luật hiện hành. Bên cạnh đó, tuỳ vào loại sản phẩm, hình thức và địa chỉ giao hàng mà có thể phát sinh thêm chi phí khác như phí vận chuyển, phụ phí hàng cồng kềnh, thuế nhập khẩu (đối với đơn hàng giao từ nước ngoài có giá trị trên 1 triệu đồng).....

Thương hiệu: OEM

Mạch cảm biến kiểm soát nhiệt độ W1209 Relay 12VDC XH-W1209 dùng cho lò ấp trứng tự động
