Hình chiếu là gì? Đây là một công cụ quan trọng giúp chúng ta nhìn thấy vật thể từ nhiều góc độ khác nhau, phân tích và tính toán các đặc điểm của vật thể, cũng như truyền đạt thông tin về vật thể một cách chính xác và dễ hiểu. Hãy cùng Tiki Blog tìm hiểu về hình chiếu là gì trong bài viết sau!
>> Xem thêm:
- Phong cách thiết kế nội thất được yêu thích nhất hiện nay
- Bio là gì? Hướng dẫn tạo Bio chuyên nghiệp trên mạng xã hội
Hình chiếu là gì?
Nếu bạn còn đang thắc mắc hình chiếu là gì thì dưới đây sẽ là câu trả lời từ Tiki. Hình chiếu là một hình biểu diễn của một vật thể ba chiều trên một mặt phẳng hai chiều. Hình chiếu được tạo ra bằng cách chiếu các tia sáng từ vật thể lên mặt phẳng chiếu.
Các loại hình chiếu
Vậy thì hình chiếu là gì có tổng cộng mấy loại. Hãy cùng Tiki tìm hiểu nhé.
Hình chiếu thẳng góc
Hình chiếu góc thẳng là hình chiếu mà các tia chiếu song song với nhau và vuông góc với mặt phẳng chiếu. Hình chiếu góc thẳng thường được sử dụng trong các bản vẽ kỹ thuật vì nó thể hiện chính xác hình dạng và kích thước của vật thể.
>> Xem thêm: Thiết kế nội thất phòng ngủ và những điều cần lưu ý

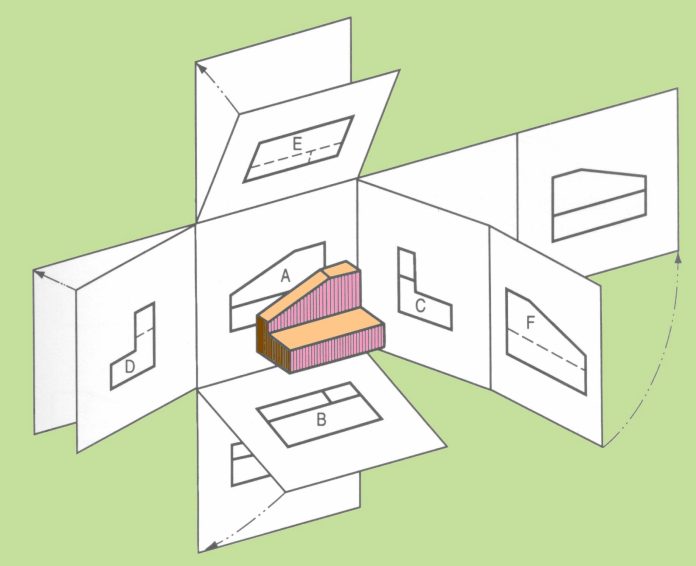

Hình ảnh của một khối lập phương được chiếu thẳng góc lên một mặt phẳng hai chiều
Hình chiếu góc thẳng có thể được tạo ra bằng cách:
- Sử dụng một máy chiếu hình chiếu góc thẳng.
- Máy chiếu hình chiếu góc thẳng có một nguồn ánh sáng, một gương phẳng và một màn chiếu.
- Nguồn ánh sáng chiếu vào vật thể và các tia sáng phản xạ từ vật thể lên gương phẳng.
- Gương phẳng sau đó phản xạ các tia sáng lên màn chiếu.
- Màn chiếu là một mặt phẳng hai chiều, vì vậy các tia sáng từ vật thể được chiếu lên màn chiếu sẽ tạo ra một hình ảnh của vật thể trên màn chiếu.
Hình chiếu góc thẳng có nhiều ưu điểm so với các loại hình chiếu khác như:
- Thể hiện chính xác hình dạng và kích thước của vật thể, vì các tia chiếu song song với nhau và vuông góc với mặt phẳng chiếu.
- Hình chiếu góc thẳng cũng có thể được sử dụng để tạo ra các bản vẽ kỹ thuật chính xác và chi tiết. Cũng vì thế mà hình chiếu góc thẳng được ứng dụng nhiều trong: Kiến trúc, cơ khí, điện tử, bản đồ, phim ảnh,…
Hình chiếu trục đo
Hình chiếu trục đo là một loại hình chiếu mà các tia chiếu song song với nhau và chiếu lên mặt phẳng chiếu. Hình chiếu trục đo có thể biểu diễn được hết ba chiều của vật thể, nhưng tùy thuộc vào phương chiếu là vuông góc hay xiên góc mà hình chiếu trục đo sẽ có những đặc điểm khác nhau.
- Hình chiếu trục đo vuông góc là hình chiếu mà các tia chiếu song song với nhau và vuông góc với mặt phẳng chiếu. Hình chiếu trục đo vuông góc thường được sử dụng trong các bản vẽ kỹ thuật, vì nó thể hiện chính xác hình dạng và kích thước của vật thể.
