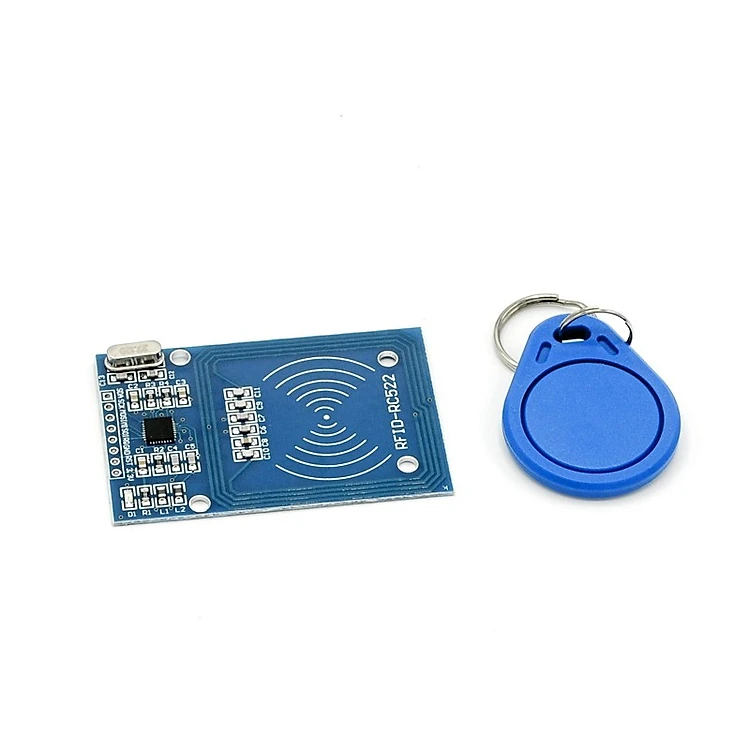

Module RFID RC522 13.56MHz

Module mạch thu phát RFID RC522 13.56MHz

• Module RFID RC522 NFC 13.56mhz dùng để đọc và ghi dữ liệu cho thẻ NFC tần số 13.56mhz.
• Với mức thiết kế nhỏ gọn, linh hoạt module này là sự lựa chọn thích hợp cho các ứng dụng đọc – ghi thẻ NFC, đặc biệt khi sử dụng kết hợp với ARDUINO.
• RFID – Radio Frequency Identification Detection là công nghệ nhận dạng đối tượng bằng sóng vô tuyến.
• Là một phương pháp nhận dạng tự động dựa trên việc lưu trữ dữ liệu từ xa, sử dụng thiết bị Thẻ RFID và một Đầu đọc RFID.


Ứng Dụng:

Các ứng dụng nổi bật cuả RFID:

• Ứng dụng quản lý lưu thông hàng hóa
• Ứng dụng quản lý kho hàng
• Ứng dụng quản lý thu phí đường bộ tự động
• Ngoài ra còn các ứng dụng như: quản lý nhà máy, quản lý thư viện, quản lý chấm công, quản lý bãi giữ xe, quản lý nhà ăn, quản lý sinh viên, quản lý bệnh viện, khóa cửa

Thông số kỹ thuật:

• Nguồn: 3.3VDC, 13 – 26mA
• Dòng ở chế độ chờ: 10-13mA
• Dòng ở chế độ nghỉ: <80uA
• Tần số sóng mang: 13.56MHz
• Khoảng cách hoạt động: 0～60mm (mifare1 card)
• Giao tiếp: SPI
• Tốc độ truyền dữ liệu: tối đa 10Mbit/s
• Nhiệt độ hoạt động: -20 đến 80 ° C
• Tốc độ cao SPI: 10Mbit /
• Hỗ trợ: ISO / IEC 14443A /MIFAR
• Kích thước: 60mm×40mm

Hướng dẫn sử dụng:

•  Dưới đây là một ví dụ sử dụng module RFID để mở cửa trong các tòa nhà, sử dụng 1 động cơ servo thay cho động cơ mở cửa.
• Các bạn kết nối Lcd và module RFID theo như code dưới đây:

#include <SPI.h>
#include <LiquidCrystal.h>
#include <MFRC522.h> // thu vien "RFID".
#include <Servo.h>
Servo myservo;

LiquidCrystal lcd(7, 8, 5, 4, 3, 2);
const int LEDDO = 0;
const int LEDXANH =1;
/*
Ket noi voi Arduino Uno hoac Mega
 -----------------------------------------------------
 * Pin layout should be as follows:
 * Signal     Pin              Pin               Pin
 *            Arduino Uno      Arduino Mega      MFRC522 board
 * ------------------------------------------------------------
 * Reset      9                5                 RST
 * SPI SS     10               53                SDA
 * SPI MOSI   11               51                MOSI
 * SPI MISO   12               50                MISO
 * SPI SCK    13               52                SCK

 Ket noi Lcd voi Arduino Uno:

 *RS   Pin 7
 *EN   Pin 8
 *D4   Pin 5
 *D3   Pin 4
 *D2   Pin 3
 *D1   Pin 2
 */
#define SS_PIN 10
#define RST_PIN 9

MFRC522 mfrc522(SS_PIN, RST_PIN);
unsigned long uidDec, uidDecTemp; // hien thi so UID dang thap phan

void setup() {
  pinMode(LEDDO, OUTPUT);
  pinMode(LEDXANH, OUTPUT);
  myservo.attach(6);// Khai bao ket noi servo voi chan 6
  SPI.begin();
  mfrc522.PCD_Init();
  lcd.begin(16, 2);
  lcd.println("Waiting for card ");
  digitalWrite(0,HIGH);
  digitalWrite(1,LOW);

}

void loop() {

  if ( ! mfrc522.PICC_IsNewCardPresent()) {
    return;
  }
  // Doc the
  if ( ! mfrc522.PICC_ReadCardSerial()) {
    return;
  }
  uidDec = 0;
  // Hien thi so UID cua the

  for (byte i = 0; i < mfrc522.uid.size; i++) {
    uidDecTemp = mfrc522.uid.uidByte[i];
    uidDec = uidDec*256+uidDecTemp;
  }

   check_user_id(2794042200, "Nguyen Van Hoang"); //Su dung lenh lcd.print(uidDec) de lay ID cua the
   check_user_id(278770713, "Dang Van Thang");
   if( uidDec==2794042200| uidDec==278770713){
    }else{
      lcd.clear();
   lcd.setCursor(0, 0);
   lcd.print("Can not find tag");
   lcd.setCursor(0, 1);
   lcd.print("Please try again");
   delay(3000);
   lcd.clear();
   lcd.println("Waiting for card");}
}

void servo_open_door()
{
   int pos=0;
   for(pos=0;pos <=180;pos+=1)
  {
   myservo.write(pos);
   delay(5);
  }
   delay(3500);
   for(pos=180;pos >=0 ;pos-=1)
  {
   myservo.write(pos);
   delay(5);
  }
}

void check_user_id(unsigned long id,char user[20])// Ham hien thi user va id luu de mo servo
{
 ;
  if(uidDec==id)
  {
    digitalWrite(LEDXANH,1);
    digitalWrite(LEDDO,0);
    lcd.clear();
    lcd.setCursor(0, 0);
    lcd.print(user);
    lcd.setCursor(0, 1);
    lcd.print("ID: ");
    lcd.print(uidDec);
    servo_open_door();
    digitalWrite(LEDDO,1);
    digitalWrite(LEDXANH,0);
    lcd.clear();
    lcd.println("Waiting for card");
  }
  else{}
}
